숨겨진 방향, 편광(Polarization)

전파에는 세기와 주파수 말고도 눈에 잘 띄지 않는 정보가 하나 더 숨어 있습니다. 바로 전파가 어느 방향으로 진동하며 나아가는가, 즉 편광(polarization)입니다. 이 편에서는 천체가 우주로 내보내는 전파 자체가 어떻게 진동·회전하는지를 다룹니다. 편광 상태를 분석하면 눈에 보이지 않는 우주의 자기장 구조나 성간 물질의 분포까지 알아낼 수 있어서, 편광 관측은 전파천문학의 중요한 도구로 쓰입니다. 앞의 자연 속 진동과 교류 편에서는 전자가 회전·충돌·가속·감속하며 전파를 만드는 과정을 보았는데, 이 편은 그 이야기를 이어서 그렇게 만들어진 전파가 어떤 방향으로 진동하는지를 살펴봅니다.

편광

전기장이 한 방향으로만 흔들리면(회전하지 않으면) 선편광, 진행하면서 방향이 원을 그리며 회전하면 원편광이 됩니다 — 즉 편광의 종류 자체가 "얼마나, 어떻게 회전하는가"로 구분됩니다. 게다가 전파가 우주 공간을 지나오는 동안에는 자기장·플라스마 때문에 편광 각도 자체가 서서히 회전(패러데이 회전)하기도 합니다. ①진동 자체가 원을 그리며 도는 회전과, ②전파가 이동하며 편광 각도가 돌아가는 회전 — 으로 요약할 수 있습니다.

참고로 이 사이트에서는 편파(polarization, 안테나 쪽 표현)와 편광(polarization, 전파 자체의 상태를 가리키는 표현)을 구분해서 씁니다. 같은 영어 단어(polarization)를 우리말로 옮긴 것이지만, "안테나가 어떤 편파를 받아들이도록 설계되었는가"처럼 안테나(반사경)· 피드 혼 편에서는 편파라는 표현을, "천체가 내보내는 전파 자체가 어떤 상태인가"를 다루는 이 편에서는 편광이라는 표현을 사용합니다.

무엇이 편광을 만드나? — 전자의 움직임에서 시작됩니다

자연 속 진동과 교류 편에서 본 것처럼 전파는 전자의 움직임이 바뀔 때(가속될 때) 만들어집니다. 이때 전파의 전기장은 전자가 흔들린(가속된) 방향을 그대로 따라 흔들립니다. 그래서 편광은 대부분 전파가 만들어지는 순간, 전자가 어떻게 움직였느냐로 정해집니다. 관측자 쪽에서 바라본 전자의 움직임이 직선이면 선편광, 원이면 원편광, 비스듬히 보여 납작해진 원(타원)이면 타원편광이 됩니다.

전자의 움직임	복사의 이름	만들어지는 편광	대표적인 천체
한 방향(직선)으로 가속·감속	—	선편광 — 전기장이 전자가 가속된 방향으로 진동	—
자기장 속에서 빛보다 훨씬 느리게 회전	사이클로트론 복사	자기장 방향에서 보면 원편광, 비스듬히 보면 타원편광, 자기장에 수직한 옆에서 보면 선편광	목성 오로라 전파, 태양 흑점 위 코로나
자기장 속에서 빛에 가까운 속도로 회전	싱크로트론 복사	강한 선편광(최대 약 70%) — 전기장이 자기장에 수직으로 진동, 원편광은 매우 약함	블랙홀 제트, 초신성 잔해, 은하
양이온 곁을 지나며 무작위로 휘어짐	제동복사(자유-자유 복사)	비편광 — 수많은 전자의 진동 방향이 제각각이라 서로 상쇄	전리 성운(HII 영역), 조용한 태양

한 천체 안에는 셀 수 없이 많은 전자가 있습니다. 전자들이 한 방향으로 가지런한 자기장 속에서 비슷하게 움직이면 각 전자가 낸 편광이 더해져 강한 편광이 되고, 제각각 움직이면 서로 상쇄되어 비편광에 가까워집니다. 우주에서 오는 전파 가운데 편광이 약한 것이 많은 이유입니다.

오는 길에 바뀌는 편광

전파가 만들어진 뒤 우리에게 오는 동안에도 편광은 달라질 수 있습니다.

• 편광 방향의 회전(패러데이 회전) — 자기장이 있는 플라스마를 지나면 선편광의 방향이 돌아갑니다. 아래 '회전 측정'에서 자세히 다룹니다.
• 편광 약화(depolarization) — 천체의 여러 부분에서 나온 전파가 서로 다른 길을 지나며 편광 방향이 제각각 돌아가면, 망원경 안에서 여러 방향이 섞여 편광도가 낮아집니다. 원래 최대 약 70%까지 편광될 수 있는 싱크로트론 복사가 실제 관측에서는 수 %~수십 %로 낮게 나오는 주된 이유입니다.
• 정렬된 먼지 알갱이 — 성간 먼지 가운데 길쭉한 알갱이는 자기장에 맞춰 한 방향으로 늘어서 있어서, 먼지가 스스로 내는 열복사(밀리미터·서브밀리미터파)가 선편광을 띱니다.

다만 편광이 전혀 없던 전파가 성간 플라스마를 지난다고 해서 편광이 새로 생기지는 않습니다. 패러데이 회전은 이미 있던 선편광의 방향을 돌릴 뿐입니다.

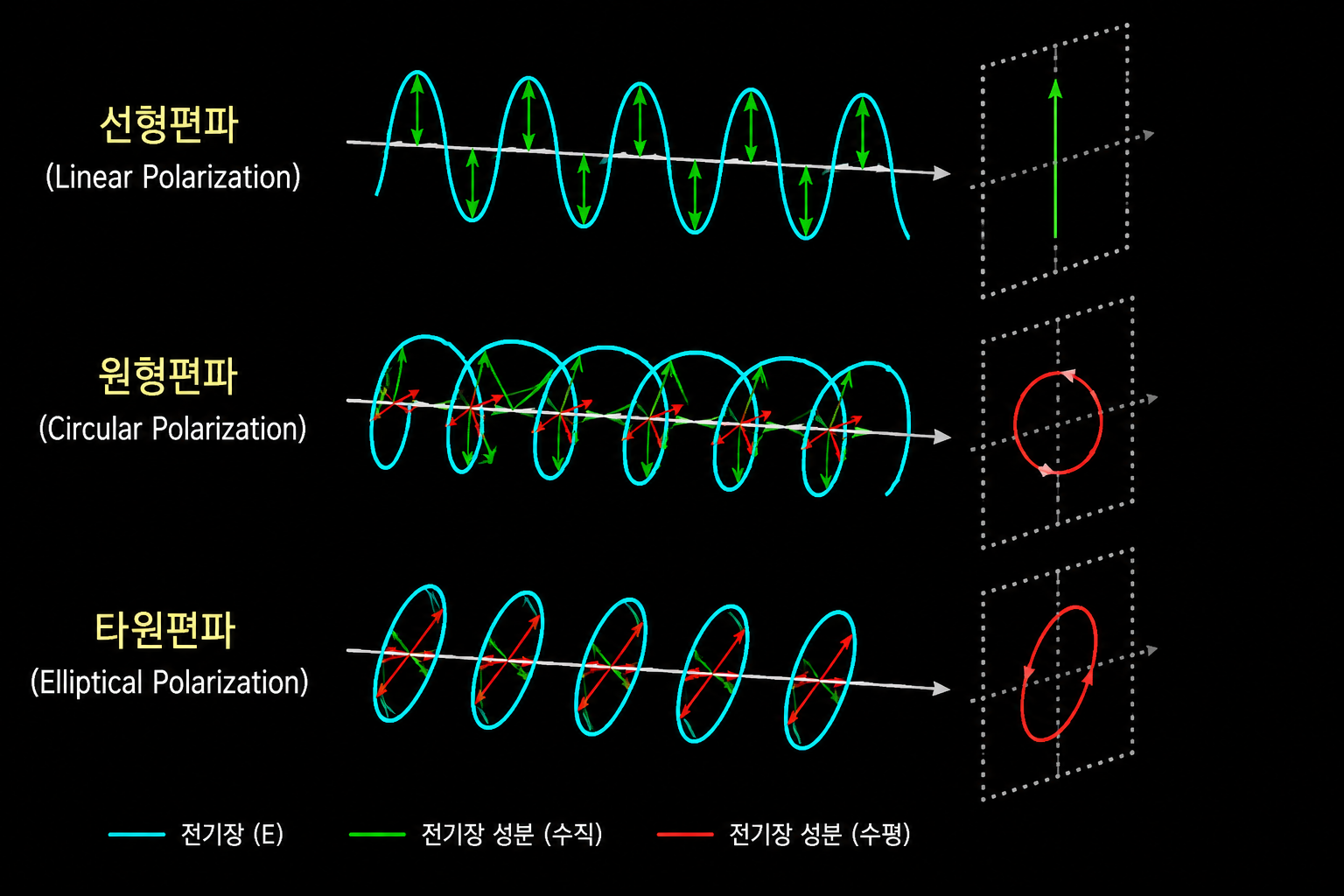

편광의 종류: 선편광·원편광·타원편광·부분편광

원편광의 회전 방향: 우원편파(RHCP)와 좌원편파(LHCP)

위에서 본 것처럼 원편광은 전기장이 진행 방향을 축으로 코르크마개(스크루)처럼 회전하며 나아가는 편광이며, 회전 방향에 따라 우원편파(RHCP, Right-Hand Circular Polarization)와 좌원편파(LHCP, Left-Hand Circular Polarization)로 나뉩니다. 이 편의 그림과 애니메이션은 모두 전파천문학에서 쓰는 정의(IEEE·IAU)를 따르며, 광학에서는 같은 이름을 반대로 쓰는 경우가 많습니다. 이 차이는 아래 '광학과 전파: 이름이 반대인 두 가지 약속'에서 정리합니다.

원편광된 전파를 한 순간 멈춰서 공간에 펼쳐 놓으면, 전기장 벡터의 끝이 진행 방향을 따라 마치 스프링(나선)처럼 이어진 모양을 그립니다. 이 나선이 실제로는 이동하지 않고 제자리에서 방향만 계속 회전하는데, 그 회전이 앞으로 나아가는 파동과 합쳐지면 나선이 계속 오른쪽으로 나아가며 도는 것처럼 보이는 착시가 만들어집니다. 아래 애니메이션에서는 왼쪽 끝의 발생 지점에서 제자리 회전하는 막대로 이 전기장을 표현하고, 그 회전이 오른쪽으로 퍼져 나가며 나선형 파동을 만들어 가는 모습입니다.

👉 아래 버튼으로 우원편파(RHCP)와 좌원편파(LHCP)를 바꿔가며 회전 방향의 차이를 확인해 보세요!

정지 화면으로 보는 회전 방향

전기장 벡터가 시간에 따라 어떻게 회전하는지를 8개의 순간(t1 → t8)으로 보여줍니다. 아래 그림은 전파의 뒤쪽에서, 전파가 나아가는 방향으로 바라본 모습입니다. 이렇게 볼 때 벡터가 시계 방향으로 도는 것이 우원편파, 반시계 방향으로 도는 것이 좌원편파입니다. 반대로 다가오는 전파를 마주 보는 망원경 쪽에서 보면 회전 방향이 거꾸로 보여, 우원편파는 반시계 방향, 좌원편파는 시계 방향으로 돕니다.

점점 진해지는 화살표(t1→t8)는 전기장 벡터가 시간 순서대로 회전해 가는 모습을, 바깥쪽 굵은 곡선 화살표는 전체 회전 방향을 나타냅니다.

광학과 전파: 이름이 반대인 두 가지 약속

원편광이 '오른쪽'인지 '왼쪽'인지는 자연이 정해 준 것이 아니라 사람이 정한 약속입니다. 그런데 어느 쪽에서 바라보고 이름을 붙이느냐에 따라 두 가지 약속이 생겼고, 둘은 서로 반대입니다. 그래서 똑같은 전파도 전파천문학에서는 '우원편파', 광학에서는 '좌원편광'이라고 부를 수 있습니다.

• 전파천문학·전파공학의 약속(IEEE, IAU) — 오른손 엄지를 전파가 나아가는 방향으로 향했을 때, 나머지 네 손가락이 감기는 방향으로 전기장이 시간에 따라 돌면 우원편파입니다. 전파를 보내는 안테나 쪽, 즉 전파의 뒤에서 바라본 기준입니다. 전기·전자공학회 (IEEE)가 정했고, 국제천문연맹(IAU)이 1973년에 전파천문 편광 관측의 표준으로 채택했습니다.
• 광학의 전통적인 약속 — 빛이 오는 쪽, 즉 광원을 마주 보고 바라볼 때 전기장이 시계 방향으로 돌면 우원편광(right-handed)입니다. 망원경이나 눈으로 별빛을 바라보는 관측자의 입장에서 정한 기준으로, 오래된 광학 교과서와 여러 광학 분야에서 쓰입니다.

다가오는 전파를 마주 볼 때 전기장의 회전	전파천문학 (IEEE·IAU)	광학 (전통적 정의)
반시계 방향	우원편파 (RHCP)	좌원편광
시계 방향	좌원편파 (LHCP)	우원편광

두 약속이 바라보는 방향만 반대일 뿐, 같은 전파를 앞에서 보느냐 뒤에서 보느냐의 차이입니다. KVN을 비롯한 전파망원경의 수신기가 기록하는 RCP·LCP와 스토크스 V(= RCP − LCP)는 모두 전파천문학의 약속(IEEE·IAU)을 따릅니다. 다만 같은 전파천문학 안에서도 펄서 연구처럼 분야나 오래된 문헌에 따라 다른 정의를 쓴 경우가 있으므로, 논문이나 자료를 비교할 때는 어느 약속을 따랐는지 먼저 확인해야 합니다.

스토크스 매개변수(I, Q, U, V): 편광을 숫자로 표현하기

전파의 편광 상태는 스토크스 매개변수라는 네 개의 숫자 I, Q, U, V로 완전하게 표현할 수 있습니다.

• I (총 세기) — 편광·비편광을 모두 합친 전파의 전체 세기입니다.
• Q (선편광 1) — 수평 방향과 수직 방향 선편광 세기의 차이입니다.
• U (선편광 2) — 대각선(+45°)과 반대 대각선(-45°) 방향 선편광 세기의 차이입니다.
• V (원편광) — 우원편광과 좌원편광 세기의 차이(V = RCP − LCP)입니다. 회전 방향은 위의 전파천문학 약속(IEEE·IAU)을 따릅니다.

Q와 U를 함께 쓰면 선편광의 세기와 방향을 모두 계산할 수 있고, V는 원편광의 세기를 나타냅니다. Q=U=V=0이면 완전한 비편광, 이 값들이 I에 가까울수록 강하게 편광된 상태입니다.

앞에서 본 복사의 종류와 연결하면, 싱크로트론 복사가 강한 블랙홀 제트나 초신성 잔해는 주로 Q·U가 크게 나오고, 목성 오로라 전파나 태양 흑점 위 코로나의 사이클로트론 복사처럼 원편광이 강한 전파는 V가 크게 나옵니다. 제동복사가 대부분인 전리 성운에서는 Q, U, V가 모두 0에 가깝습니다.

편광 벡터 지도: 방향은 각도로, 세기는 길이로

선편광을 지도(map)로 나타낼 때는 하늘의 각 위치마다 짧은 막대(벡터)를 하나씩 그립니다. 막대의 방향은 그 위치에서 전파가 진동하는 편광 각도를, 막대의 길이는 그 위치의 편광 세기를 나타냅니다. 아래 그림에서 편광도를 바꿔가며, 무작위로 흩어져 있던 짧은 막대들이 어떻게 한 방향으로 가지런히 정렬된 긴 막대로 바뀌는지 확인해 보세요.

싱크로트론 복사에서는 전기장이 자기장에 수직으로 진동합니다. 그래서 패러데이 회전의 영향을 바로잡은 뒤 편광 막대를 90° 돌려 그리면, 그 천체의 자기장이 어느 방향으로 뻗어 있는지 보여 주는 지도가 됩니다. 막대들이 가지런할수록 자기장도 한 방향으로 잘 정돈되어 있다는 뜻입니다.

👉 슬라이더로 편광도를 높여가며, 벡터 지도의 막대들이 어떻게 달라지는지 살펴보세요!

회전 측정(Rotation Measure): 편광 각도로 자기장 재기

편광된 전파가 성간 자기장과 플라스마를 통과하면, 편광 방향이 마치 나사처럼 서서히 돌아가는 패러데이 회전(Faraday rotation)이 일어납니다. 이 회전 정도는 관측 주파수마다 다르게 나타나기 때문에, 여러 주파수에서 편광 각도가 얼마나 돌아가는지를 비교하면(로테이션 측정, Rotation Measure) 눈에 보이지 않는 우주의 자기장 세기와 방향까지 역으로 계산해 낼 수 있습니다. KVN처럼 여러 주파수를 동시에 관측하는 수신기는 이런 회전 측정에 특히 유리합니다.

패러데이 회전이 일어나는 이유도 자연 속 진동과 교류 편에서 본 '자기장 속에서 빙글빙글 도는 전자'로 설명할 수 있습니다. 선편광은 회전 방향이 반대인 우원편광과 좌원편광을 같은 세기로 합친 것과 같습니다. 자기장이 있는 플라스마에서는 전자가 자기력선을 감아 늘 한쪽 방향으로만 돌기 때문에, 전자와 같은 방향으로 도는 원편광과 반대로 도는 원편광에 전자가 서로 다르게 반응합니다. 그 결과 두 원편광이 플라스마를 지나는 속도가 조금씩 달라지고, 둘을 다시 합친 선편광의 방향이 지나온 거리만큼 점점 돌아갑니다.

돌아가는 각도는 Δχ = RM × λ²로, 파장 λ의 제곱에 비례합니다. 여기서 회전 측정값 RM은 전파가 지나온 길을 따라 전자의 밀도(n_e)와 시선 방향 자기장 세기 (B_∥)를 곱해 모두 더한 값입니다(RM ≈ 0.81 ∫ n_e B_∥ dl rad/m², n_e는 cm^-3, B_∥는 마이크로가우스, dl은 파섹 단위). RM의 크기로 자기장의 세기를, RM의 부호로 자기장이 우리 쪽을 향하는지(+) 반대쪽을 향하는지(−)를 알 수 있습니다. 파장이 길수록(주파수가 낮을수록) 많이 돌고, 파장이 짧을수록 적게 돕니다. 그래서 22·43·86·129 GHz처럼 높은 주파수를 관측하는 KVN에서는 회전이 작아 천체가 낸 원래 편광 방향에 가깝게 볼 수 있고, 여러 주파수를 동시에 관측하면 블랙홀 제트 중심부처럼 회전 측정값이 매우 큰 곳의 자기장도 잴 수 있습니다.
